dM/dt = γ (M × B)再给我讲解一下是如何推导或提出的

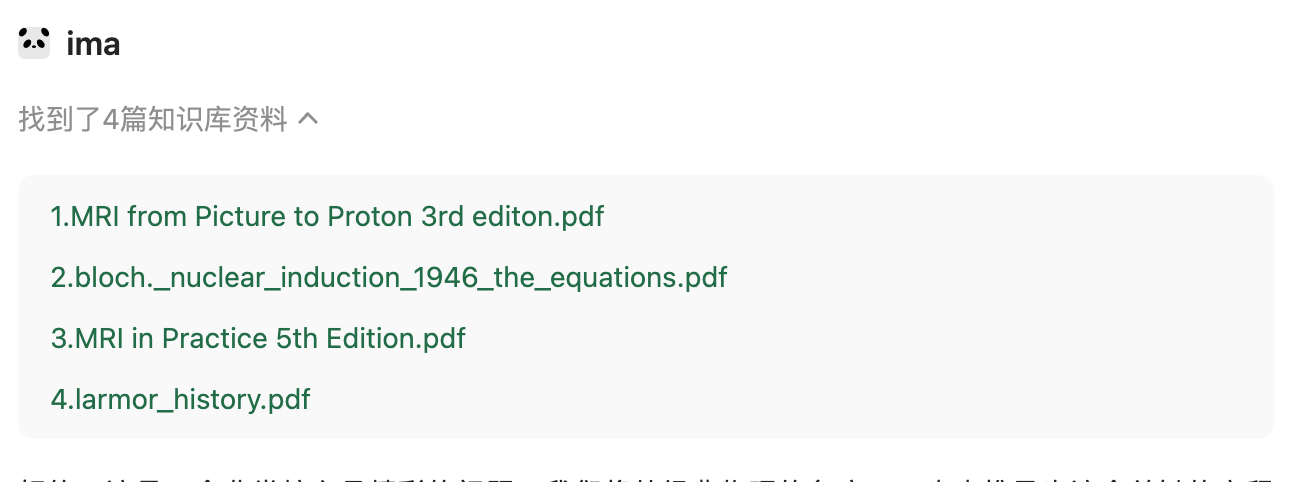

ima_references

好的，这是一个非常核心且精彩的问题。我们将从经典物理的角度，一步步推导出这个关键的方程 dM/dt = γ (M × B)。

这个推导过程本身，就是理解MRI物理思想的钥匙。

第一步：回到最基本的物理原理——扭矩与角动量

想象一个普通的陀螺。当你让它旋转时，它拥有角动量（J）。如果你不去碰它，它的角动量大小和方向都会保持不变（牛顿第一定律）。

现在，如果你用手指轻轻推它一下（施加一个力），实际上你施加了一个扭矩（T，也叫力矩）。扭矩的作用是改变物体的角动量。其关系式为：

dJ⃗dt=T⃗\begin{aligned}\frac{d\vec{J}}{dt}=\vec{T}\end{aligned}

这个公式的意思是：角动量随时间的变化率，等于作用于物体上的净扭矩。

第二步：将原理应用到微观的“磁陀螺”——质子

在MRI中，我们把单个质子想象成一个微小的、旋转的“磁陀螺”。它有两个基本属性：

  1. 角动量（J）：因为它有“自旋”。
  2. 磁矩（μ）：因为它带电且旋转，所以像一个微型磁铁。

这两个属性通过一个常数紧密相连，这个常数就是旋磁比（γ）：

μ⃗=γJ⃗\begin{aligned}\vec{\mu}=\gamma \vec{J}\end{aligned}

这个公式是质子的内在属性，就像说“这个陀螺的磁性有多强”是由它的旋转速度决定的。

第三步：磁场对磁矩的作用——扭矩的来源

现在，把这个带磁矩（μ）的质子放入一个外部磁场（B）中。会发生什么？

根据电磁学的基本定律，磁场会对一个磁矩产生扭矩。这个扭矩的大小和方向由以下公式给出（矢量叉乘）：

T⃗=μ⃗×B⃗\vec{T} = \vec{\mu} \times \vec{B}

这个扭矩的方向永远垂直于 μ 和 B 所构成的平面。 它的作用是试图将磁矩 μ 扭转至与磁场 B 平行的方向。

第四步：联立方程——推导出核心运动方程

现在，我们把第二和第三步的公式结合起来。

  1. 从第一步，我们有：dJ/dt = T

  2. 从第三步，我们有：T = μ × B

  3. 将第三步代入第一步：dJ/dt = μ × B

  4. 从第二步，我们有：μ = γ J

  5. 将第二步的公式代入第四步的方程：d(γ J)/dt = (γ J) × B

由于旋磁比 γ 是一个常数，可以提到导数外面：

γdJ⃗dt=γ(J⃗×B⃗)\begin{aligned} \gamma \frac{d \vec{J}}{dt} = \gamma (\vec{J} \times \vec{B}) \end{aligned}

两边同时除以 γ，得到：

dJ⃗dt=J⃗×B⃗\begin{aligned} \frac{d\vec{J}}{dt} = \vec{J} \times \vec{B} \end{aligned}

这个方程描述的是单个质子的角动量 J 在磁场中的变化。

第五步：从单个质子到宏观磁化矢量（M）——布洛赫的飞跃

菲利克斯·布洛赫的贡献在于，他将这个描述单个粒子的方程，推广到了宏观的层面。

我们定义宏观磁化矢量 M 为单位体积内所有质子磁矩的矢量和：

M⃗=∑μ⃗iVolume\begin{aligned}\vec{M} = \frac{\sum \vec{\mu}_i}{Volume}\end{aligned}

由于每个质子的磁矩 μ 都与其角动量 J 成正比（μ = γ J），那么它们的矢量和 M 也必然与所有角动量的矢量和成正比。

因此，描述单个粒子角动量变化的方程 dJ/dt = J × B，完全可以平移到描述宏观磁化矢量的变化上，只需将 J 替换为 M：

dM⃗dt∝M⃗×B⃗\frac{d\vec{M}}{dt} \propto \vec{M} \times \vec{B}

现在，我们需要确定比例常数。还记得 μ = γ J 吗？当我们把微观量相加得到宏观量 M 时，这个比例关系 γ 依然保持不变。所以最终的方程是：

dM⃗dt=γ(M⃗×B⃗)\begin{aligned}\frac{d\vec{M}}{dt} = \gamma(\vec{M} \times \vec{B})\end{aligned}

第六步：理解这个方程的含义——拉莫尔进动

这个方程告诉我们什么？它告诉我们，磁化矢量 M 的变化率（dM/dt）是一个矢量，其方向垂直于 M 和 B 所构成的平面。

这会导致什么样的运动？这正是一个典型的旋转（进动） 运动！

  • 一个矢量的变化方向始终垂直于它自身，其结果就是这个矢量会不停地旋转，而不会改变其长度。
  • 这就好比用绳子拴着一个球做圆周运动，你给球的拉力（向心力）始终垂直于球的运动方向（速度），结果球的速度方向不断改变，进行圆周运动，但速度大小不变。

因此，dM/dt = γ (M × B) 这个方程，精确地描述了宏观磁化矢量 M 绕着静磁场 B 方向所做的匀速圆周运动，这就是拉莫尔进动。 进动的角频率 ω 正好等于 γB，即拉莫尔频率。

总结推导流程：

角动量变化定律 → 磁场对磁矩的扭矩 → 结合质子内在属性（μ=γJ）→ 得到单个质子的运动方程 → 布洛赫将其推广到宏观磁化矢量 M → 最终得到描述M在磁场中进动的基本方程。

这个简洁的方程，是理解所有MRI现象（射频激发、弛豫、信号探测）的动力学基础。它虽然源于量子对象（质子自旋），但最终以经典的、直观的矢量形式呈现，这正是其美妙与强大之处。
